| نوع کنتاکتور: | جامد | مادی: | مس |
|---|---|---|---|
| شکل: | مستطیل | عرض: | 2.0 میلی متر |
| نوع: | عایق | گواهینامه ها: | ROHS/UL/SGS/ISO9001:2008 |

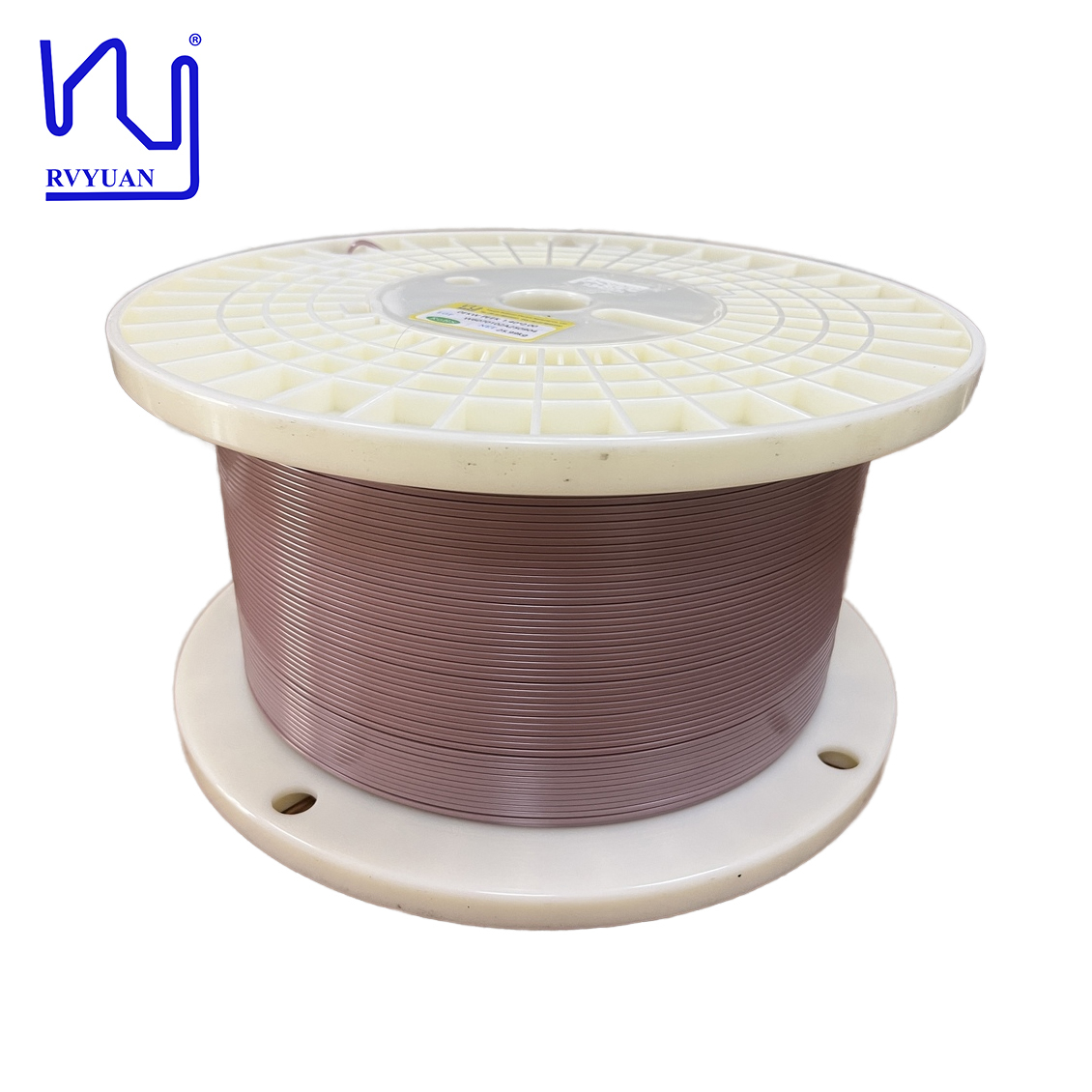

| نام محصول: | سیم Peek Peek با دمای بالا 2.0mm 4.0mm 5.0mm مینا مینا شده است | ضخامت: | 1.4 میلی متر |
| برجسته کردن: | سیم مسی تخت با روکش PEEK,سیم مس مستطیل با دمای بالا,سیم مسی عایقبندی شده با PEEK به قطر 2.0 میلیمتر,high temperature rectangular copper wire,2.0mm PEEK insulated copper wire |
||
سیم PEEK یک ترموپلاستیک با عملکرد بالا است که به دلیل خواص مکانیکی و حرارتی عالی خود شناخته شده است. PEEK در برابر مواد شیمیایی مقاوم است، نقطه ذوب بالایی دارد و استحکام و پایداری خود را در محیط های شدید حفظ می کند.
سیم PEEK اغلب در کاربردهایی استفاده می شود که به دوام و مقاومت در برابر شرایط سخت نیاز دارند، مانند هوافضا، خودرو، دستگاه های پزشکی و الکترونیک. خواص آن باعث می شود برای کاربردهایی که شامل دماهای بالا، فشارهای بالا و قرار گرفتن در معرض مواد شیمیایی تهاجمی هستند، مناسب باشد.
علاوه بر استحکام مکانیکی، PEEK همچنین یک عایق الکتریکی عالی است که سیم PEEK را به یک انتخاب خوب برای کاربردهای الکتریکی و الکترونیکی که در آن عایق و مقاومت در برابر حرارت حیاتی است، تبدیل می کند.
| شماره مرجع | مورد | مشخصات | داده های اندازه گیری (W607010 2A250904) | داده های اندازه گیری (W607010 2B250904) | تجهیزات اندازه گیری |
|---|---|---|---|---|---|
| 1 | عرض مس | 1.980-2.020mm | 2.004 | 2.005 | میکرومتر |
| 2 | ضخامت مس | 1.380-1.420mm | 1.400 | 1.399 | میکرومتر |
| 3 | عرض کلی | 2.300-2.360 mm | 2.324 | 2.321 | میکرومتر |
| 4 | ضخامت کلی | 1.700-1.760 mm | 1.732 | 1.731 | میکرومتر |
| 5-8 | شعاع مس | 0.350-0.450mm | 0.375, 0.385, 0.399, 0.404 | 0.408, 0.412, 0.411, 0.407 | میکروسکوپ |
| 9-14 | ضخامت لایه عایق | 0.145-0.185mm | 0.170, 0.162, 0.155, 0.167, 0.161 | 0.159, 0.155, 0.161, 0.165, 0.159 | میکروسکوپ |
| 15-18 | ضخامت لایه عایق شعاع | 0.145-0.185mm | 0.156, 0.159, 0.154, 0.160 | 0.158, 0.155, 0.159, 0.165 | میکروسکوپ |
| 19 | مس | T1 | OK | گواهی مواد | |
| 20 | پوشش/درجه حرارت | 240℃ | OK | گواهی مواد | |
| 21 | ازدیاد طول | ≥40% | 46 | 48 | تستر کششی |
| 22 | زاویه برگشت فنری | / | 5.186 | 5.098 | تست برگشت فنری خودکار |
| 23 | انعطاف پذیری | پس از پیچیدن با میله های گرد با قطر Ø 2.0mm و Ø3.0mm، نباید هیچ ترک خوردگی در لایه عایق وجود داشته باشد. | OK | بصری | |
| 24 | چسبندگی | ≤3.00mm | 0.394 | 0.671 | تستر کششی و میکروسکوپ |
| 25 | مقاومت هادی 20℃ | ≤6.673 Ω/km | 6.350 | 6.360 | تستر مقاومت هادی |
| 26 | BDV | ≥12000 V | 22010 | 21170 | تستر ولتاژ خودکار |
| 27 | PDIV | ≥1300 RMS (25℃,50V/S,50Hz,100Pc) | 1425 | 1429 | تستر PDIV |
| 28 | شوک حرارتی | پس از پخت در دمای 240℃ به مدت 30 دقیقه، لایه عایق نباید هیچ ترک خوردگی داشته باشد. | OK | فر | |
| 29 | بازرسی نقص |
سوراخ سوزنی ولتاژ بالا: DC 3000V, 16uA ذره: ارتفاع>0.100mm نیاز به علامت گذاری دارد ناخالصی: طول یا عرض ≥ 0.4mm یا مساحت ≥0.16mm² نیاز به علامت گذاری دارد |
0, 0, 0 | 0, 0, 2 | سیستم بازرسی آنلاین |
| 30 | قرقره و وزن | فاز نمونه: P-30,25±15kg تولید انبوه: PC-630B,160± 60kg |
P-30 | بصری | |
