| نوع کنتاکتور: | جامد | مادی: | مس |
|---|---|---|---|
| شکل: | مستطیل | عرض: | 2.0 میلی متر |
| نوع: | عایق | گواهینامه ها: | ROHS/UL/SGS/ISO9001:2008 |

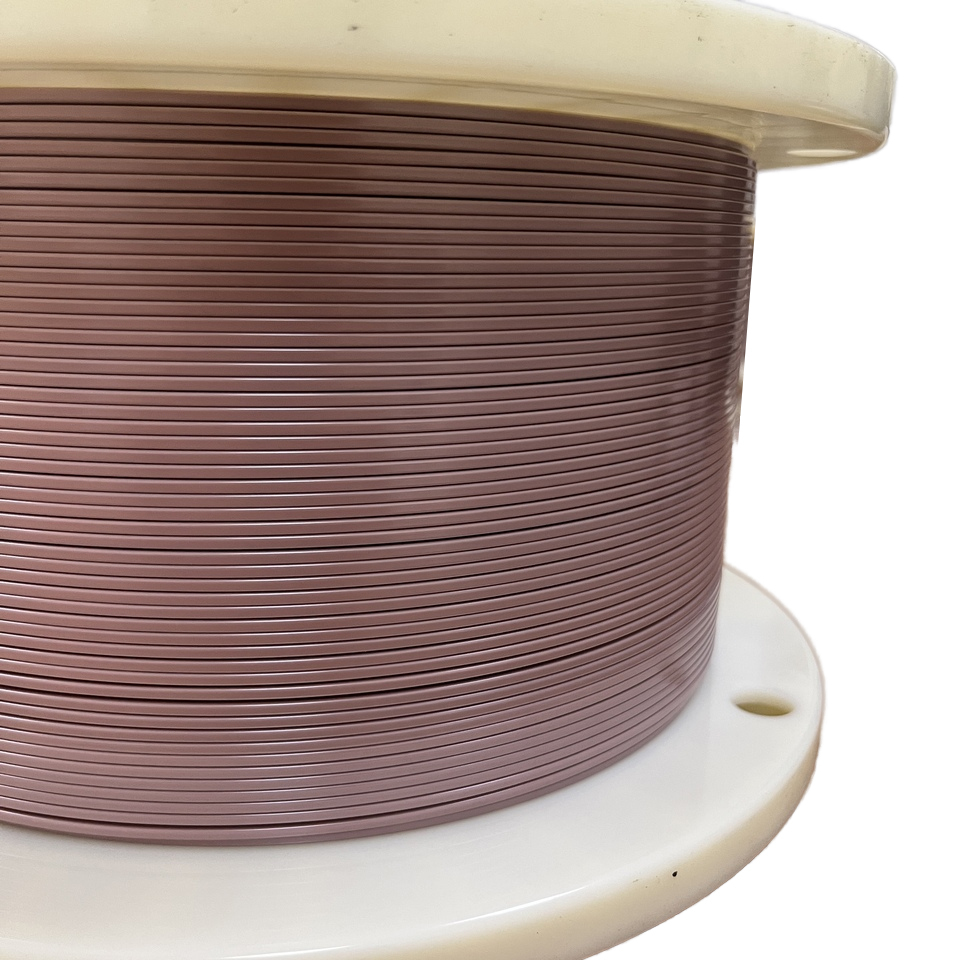

| نام محصول: | سیم Peek Peek با دمای بالا 2.0mm 4.0mm 5.0mm مینا مینا شده است | ضخامت: | 1.4 میلی متر |
| برجسته کردن: | سیم مسی تخت با روکش PEEK,سیم PEEK دستگاه پزشکی,سیم مس مستطیل برای پزشکی,medical device PEEK wire,rectangular copper wire for medical |
||
سیم PEEK به دلیل خواص استثناییاش در کاربردهای مختلفی استفاده میشود. در اینجا برخی از موارد استفاده رایج آورده شده است:
به طور کلی، سیم PEEK به دلیل تواناییاش در عملکرد قابل اعتماد در شرایط سخت، برای کاربردهای با عملکرد بالا در صنایع مختلف مناسب است.
| شماره مرجع | مورد | مشخصات | دادههای اندازهگیری (W607010 2A250904) | دادههای اندازهگیری (W607010 2B250904) | تجهیزات اندازهگیری |
|---|---|---|---|---|---|
| 1 | عرض مس | 1.980-2.020mm | 2.004 | 2.005 | میکرومتر |
| 2 | ضخامت مس | 1.380-1.420mm | 1.400 | 1.399 | میکرومتر |
| 3 | عرض کلی | 2.300-2.360 mm | 2.324 | 2.321 | میکرومتر |
| 4 | ضخامت کلی | 1.700-1.760 mm | 1.732 | 1.731 | میکرومتر |
| 5 | شعاع مس | 0.350-0.450mm | 0.375 | 0.408 | میکروسکوپ |
| 6 | شعاع مس | 0.385 | 0.412 | میکروسکوپ | |
| 7 | شعاع مس | 0.399 | 0.411 | میکروسکوپ | |
| 8 | شعاع مس | 0.404 | 0.407 | میکروسکوپ | |
| 9 | ضخامت لایه عایق | 0.145-0.185mm | 0.170 | 0.159 | میکروسکوپ |
| 10 | ضخامت لایه عایق | 0.162 | 0.155 | میکروسکوپ | |
| 11 | ضخامت لایه عایق | 0.155 | 0.161 | میکروسکوپ | |
| 12 | ضخامت لایه عایق | 0.167 | 0.165 | میکروسکوپ | |
| 13 | ضخامت لایه عایق | 0.152 | 0.155 | میکروسکوپ | |
| 14 | ضخامت لایه عایق | 0.161 | 0.159 | میکروسکوپ | |
| 15 | ضخامت لایه عایق شعاع | 0.145-0.185mm | 0.156 | 0.158 | میکروسکوپ |
| 16 | ضخامت لایه عایق شعاع | 0.159 | 0.155 | میکروسکوپ | |
| 17 | ضخامت لایه عایق شعاع | 0.154 | 0.159 | میکروسکوپ | |
| 18 | ضخامت لایه عایق شعاع | 0.160 | 0.165 | میکروسکوپ | |
| 19 | مس | T1 | OK | گواهی مواد | |
| 20 | درجه پوشش/دما | 240℃ | OK | گواهی مواد | |
| 21 | ازدیاد طول | ≥40% | 46 | 48 | تستر کشش |
| 22 | زاویه برگشت فنری | / | 5.186 | 5.098 | تست برگشت فنری خودکار |
| 23 | انعطافپذیری | پس از پیچیدن با میلههای گرد با قطر Ø 2.0mm و Ø3.0mm، نباید هیچ ترکخوردگی در لایه عایق وجود داشته باشد. | OK | OK | بصری |
| 24 | چسبندگی | ≤3.00mm | 0.394 | 0.671 | تستر کشش و میکروسکوپ |
| 25 | مقاومت هادی 20℃ | ≤6.673 Ω/km | 6.350 | 6.360 | تستر مقاومت هادی |
| 26 | BDV | ≥12000 V | 22010 | 21170 | تستر ولتاژ خودکار |
| 27 | PDIV | ≥1300 RMS (25℃,50V/S,50Hz,100Pc) | 1425 | 1429 | تستر PDIV |
| 28 | شوک حرارتی | پس از پخت در دمای 240℃ به مدت 30 دقیقه، لایه عایق نباید هیچ ترکی داشته باشد. | OK | فر | |
| 29 | بازرسی نقص | سوراخ سوزنی ولتاژ بالا: DC 3000V, 16uA | 0 | 0 | سیستم بازرسی آنلاین |
| 30 | قرقره و وزن | فاز نمونه: P-30,25±15kg تولید انبوه: PC-630B,160± 60kg | P-30 | P-30 | بصری |
