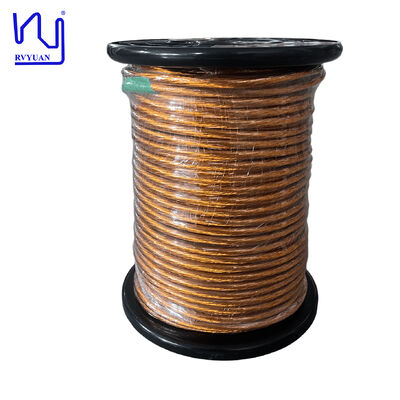

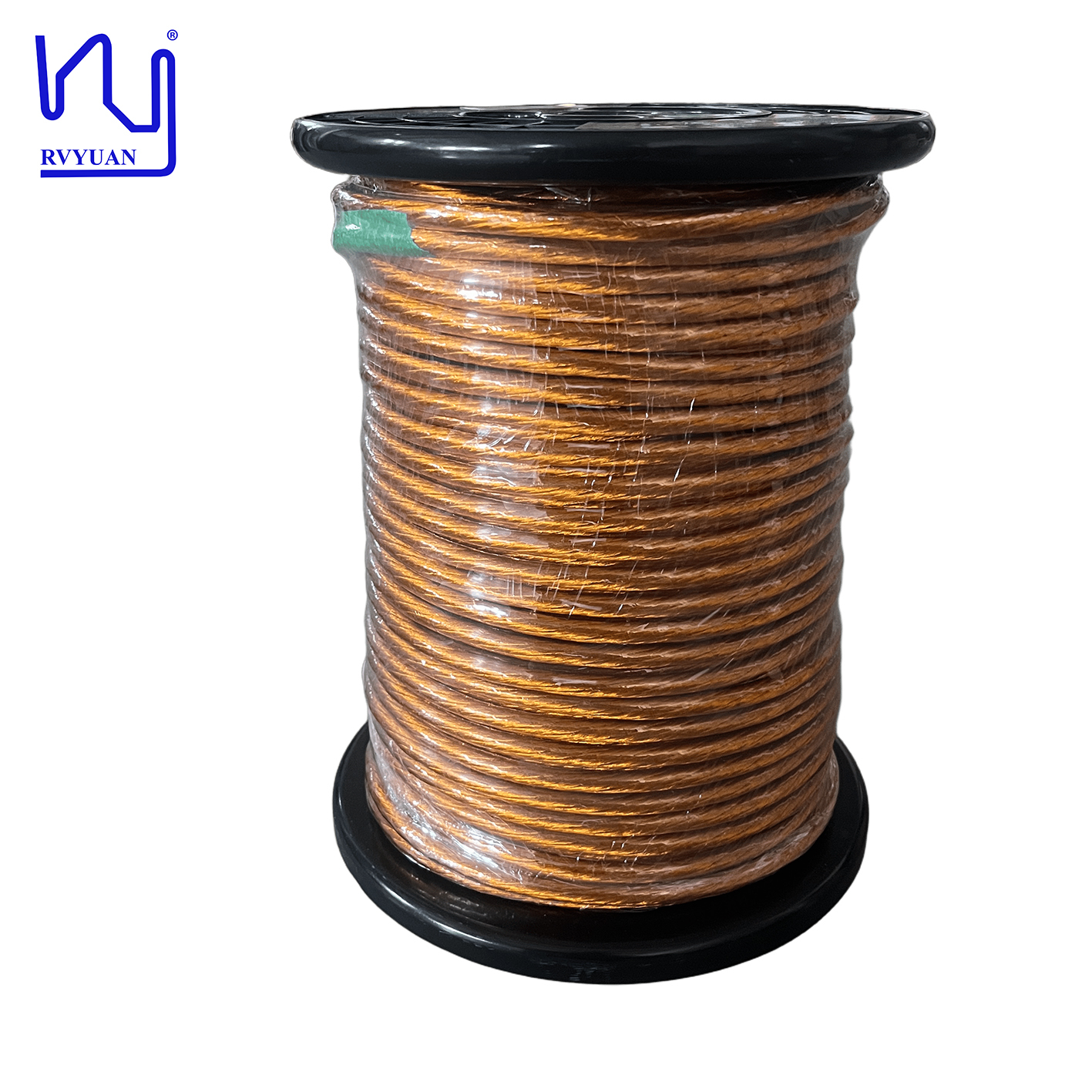

سیم چسب دار Litz 3000/38 AWG Max.OD8.23mm High Voltage Stand Kapton Serving Litz Wire For Transformer
این سیم لیتز چسبانده شده به طور خاص برای سیمپیچهای ترانسفورماتور طراحی شده است که دارای قابلیت تحمل ولتاژ بالا استثنایی با حداقل قدرت دی الکتریک 6000 ولت و محدوده واقعی قابل دستیابی 13400 ولت تا 13700 ولت است. این سیم با 0.1 میلی متر (39AWG) سیم مسی میناکاری شده پلی یورتان موجود در درجه حرارت 155 درجه سانتی گراد و 180 درجه سانتی گراد ساخته شده است، این سیم از 3000 رشته با قطر بیرونی نهایی از 7.38 میلی متر تا 7.92 میلی متر پیچ خورده است.
لایه بیرونی با نوار پلی استر-ایمید پیچیده شده است که پایداری عالی را برای ساختار رشته داخلی فراهم می کند. برای پیکربندیهای 3000 رشتهای، بستهبندی نوار بر فیلم ترجیح داده میشود تا یکپارچگی ساختاری بیشتر شود.
مشخصات فنی
نام:سیم لیتز نواری (180/کلاس)
مشخصات:0.10X 3000
مدل:2UEW-H-PI(N)
نام نوار:PI(N)
مشخصات نوار:0.025x20
| مورد |
الزامات فنی |
نمونه 1 |
نمونه 2 |
| قطر سیم تک میلی متر |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| هادی |
0.003±0.10 |
0.098-0.10 |
0.098-0.10 |
| OD میلی متر |
≤8.23 |
7.38-7.95 |
7.40-7.92 |
| مقاومت Ω/m |
≤0.000794 |
0.000734 |
0.000733 |
| قدرت دی الکتریک V |
≥6000 |
13700 |
13400 |
| گام (میلی متر) |
10±78 |
78 |
78 |
| تعداد رشته ها |
3000 |
120x5x5 |
120*5*5 |
| % همپوشانی نوار |
≥50 |
54 |
54 |
| سیم پیچ |
بدون کرک |
باشه |
باشه |
برنامه های کاربردی
این سیم لیتز نواری برای کاربردهایی که نیاز به فرکانس بالا، ولتاژ بالا، جریان بالا و استفاده از فضای فشرده دارند ایده آل است. زمینه های کاربردی اولیه عبارتند از:
- شارژرهای داخلی (OBC) و مبدل های DC/DC
- موتورهای محرک وسایل نقلیه الکتریکی
- سیستم های شارژ سریع 800 ولت و شمع های شارژ
- ترانسفورماتورهای فرکانس بالا
- منابع تغذیه حالت سوئیچ با توان بالا (SMPS)
سوالات متداول
آیا می توانم قبل از سفارش دسته ای نمونه هایی برای آزمایش دریافت کنم؟
بله نمونه ها یا رایگان هستند یا شارژ می شوند، اما هزینه ارسال به عهده مشتری است.
زمان تحویل شما چقدر است؟
سفارشات نمونه: 3-5 روز کاری؛ سفارشات انبوه: ظرف 15 روز کاری پس از تایید سفارش تکمیل می شود.
فرآیند تدارکات چیست؟
ارسال درخواست با الزامات → ساخت نمونه → تایید نمونه → نقل قول → پیش فاکتور (PI) → تأیید PI → ترتیب پرداخت → تولید → حمل و نقل
آیا می توانم محصولات را با آرم، اندازه و شکل خودم سفارشی کنم؟
بله، اما MOQ (حداقل مقدار سفارش) قابل مذاکره است.
روش های پرداخت شما چیست؟
T/T، D/P، L/C، PayPal.
از کدام خدمات پیک استفاده می کنید؟
FedEx، DHL، TNT، UPS، با تخفیف تا 80٪.
چه تجهیزات آزمایشی دارید؟
قطر سنج لیزری، تستر جرقه ولتاژ بالا، تستر افزایش طول، تستر برگشت فنری، تستر ولتاژ مقاومت، تستر لحیم کاری، تستر مقاومت و غیره.
محصولات شما برای کدام مشتریان یا بازارها مناسب هستند؟
محصولات ما برای کاربردهایی که نیاز به راندمان بالا و راه حل های صرفه جویی در فضا در محیط های AC با فرکانس بالا دارند، از جمله لوازم الکترونیکی برق و منابع تغذیه، شارژرهای EV، سیستم های شارژ بی سیم، انرژی سبز، ارتباطات و فناوری اطلاعات، تجهیزات پزشکی، روبات های صنعتی، موتورهای سروو و غیره ایده آل هستند.
به کدام کشورها یا مناطق صادرات داشته اید؟
بازارهای اصلی شامل اروپا و ایالات متحده و همچنین کره جنوبی، ژاپن، هند و آسیای جنوب شرقی است.
چگونه اطلاعات مشتری را محرمانه نگه می دارید؟
ما میتوانیم در صورت درخواست، یک توافقنامه عدم افشا (NDA) را امضا کنیم و متعهد شویم که به شدت از شرایط آن در کل فرآیند همکاری پیروی کنیم.
تمام مشخصات تابع تلورانس های تولید استاندارد هستند. با ما تماس بگیرید تا در مورد نیازهای سیم پیچ خاص خود و برگه های اطلاعات فنی دقیق و مشخصات سفارشی صحبت کنید.
