6000 ولت نوار چسب Litz Wire 3UEW-F 0.07X800 برای کاربردهای خودرو
سیم لیتز نواری پلی استریمید یک راه حل سیم پیچ ممتاز است که به طور خاص برای نسل بعدی وسایل نقلیه انرژی جدید (NEV) مهندسی شده است. این پیکربندی که از 800 رشته سیم مسی لعابدار 0.07 میلیمتری ساخته شده است که بهطور دقیق با نوار پلیاستریمید جامد پیچیده شدهاند، ثبات ساختاری فوقالعادهای را تضمین میکند – بهویژه برای تعداد رشتههای بالا که در آن نوار با ارائه حفاظت مکانیکی و مقاومت سایشی برتر از فیلمها بهتر عمل میکند.
مزایای نوار چسب Litz Wire برای برنامه های NEV
جریانهای متناوب فرکانس بالا در پیشرانههای خودروهای الکتریکی - از جمله موتورهای کششی، شارژرهای داخلی و مبدلهای DC-DC - اثرات پوستی و نزدیکی قابلتوجهی ایجاد میکنند که منجر به تلفات مس و تجمع گرما میشود. سیم لیتز نواری ما این تلفات را با توزیع یکنواخت جریان در تمام رشتههای عایقشده به حداقل میرساند و کارایی و مدیریت حرارتی را به طور قابلتوجهی بهبود میبخشد.
نوار پلی استریمید یک لایه عایق بیرونی قوی ایجاد می کند که در برابر نوسانات ولتاژ، رطوبت و استرس مکانیکی در حین قرار دادن سیم پیچ محافظت می کند و در نتیجه طول عمر قطعه را در محیط های خودرویی افزایش می دهد.
با ضریب پر شدن بهینه و امپدانس یکنواخت، این سیم طراحی های سبک تر، فشرده تر و خنک تر موتور را امکان پذیر می کند و مستقیماً به افزایش برد خودرو و افزایش قابلیت اطمینان کمک می کند. پهنای نوار سفارشی و پارامترهای رشته برای برآورده کردن الزامات خاص برنامه NEV در دسترس هستند.
مشخصات فنی
| مورد |
الزامات فنی |
ارزش اندازه گیری شده |
نتیجه |
| قطر سیم تک (میلی متر) |
0.079-0.082 |
0.079 | 0.080 | 0.079 | 0.079 | 0.080 |
واجد شرایط |
| هادی |
0.001±0.070 |
0.069 | 0.070 | 0.070 | 0.069 | 0.069 |
واجد شرایط |
| OD (mm) |
2.57-2.92 |
2.86 | 2.70 | 2.63 | 2.84 | 2.85 |
واجد شرایط |
| مقاومت (Ω/m) |
0.00535-0.00636 |
0.005567 | 0.005703 | 0.005771 | / | / |
واجد شرایط |
| قدرت دی الکتریک (V) |
≥4000 |
9360 |
واجد شرایط |
| پیکربندی |
0.07X32X5X5 |
0.07X32X5X |
واجد شرایط |
| همپوشانی نوار (%) |
≥50 |
50 |
واجد شرایط |
| جهت دسته بندی |
S/S/S |
S/S/S |
|
برنامه های کاربردی
ایده آل برای ترانسفورماتورهای فرکانس بالا، تجهیزات پزشکی، کاربردهای هوافضا، سنسورهای دقیق و محصولات صوتی که در آن یکپارچگی سیگنال و انعطاف پذیری بسیار مهم است. همچنین برای ماژول های برق در منابع تغذیه مصرفی، خودرو و صنعتی که نیاز به اتلاف حرارت عالی دارند، مناسب است.

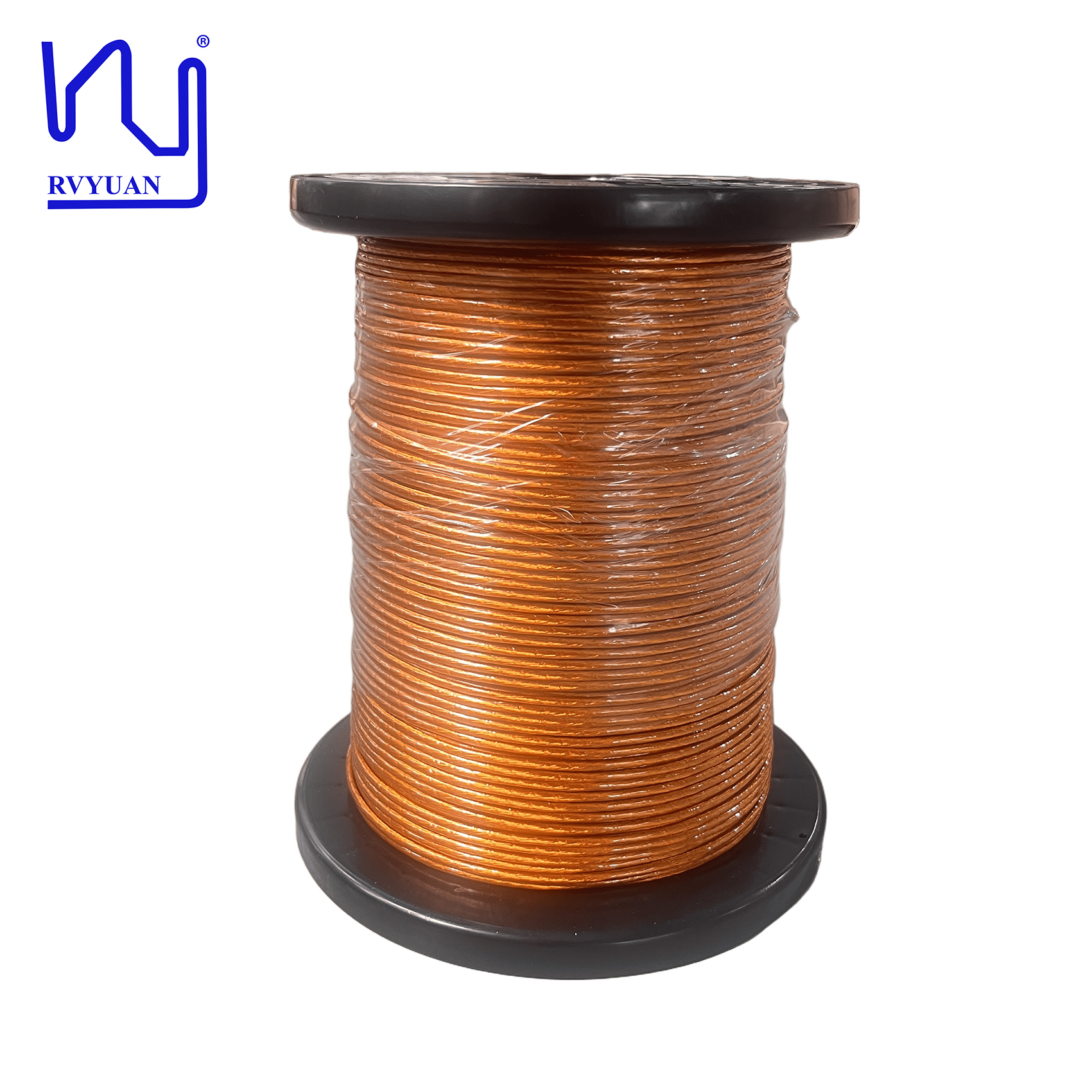

تصویر محصول
سوالات متداول
آیا می توانم قبل از سفارش دسته ای نمونه هایی برای آزمایش دریافت کنم؟
بله. نمونه ها یا رایگان هستند یا شارژ می شوند، اما هزینه ارسال به عهده مشتری است.
زمان تحویل شما چقدر است؟
سفارشات نمونه: 3-5 روز کاری؛ سفارشات انبوه: ظرف 15 روز کاری پس از تایید سفارش تکمیل می شود.
فرآیند تدارکات چیست؟
ارسال درخواست با الزامات → ساخت نمونه → تایید نمونه → نقل قول → پیش فاکتور (PI) → تأیید PI → ترتیب پرداخت → تولید → حمل و نقل
آیا می توانم محصولات را با آرم، اندازه و شکل خودم سفارشی کنم؟
بله، اما MOQ (حداقل مقدار سفارش) قابل مذاکره است.
روش های پرداخت شما چیست؟
T/T، D/P، L/C، PayPal.
از کدام خدمات پیک استفاده می کنید؟
FedEx، DHL، TNT، UPS، با تخفیف تا 80٪.
چه تجهیزات آزمایشی دارید؟
قطر سنج لیزری، تستر جرقه ولتاژ بالا، تستر افزایش طول، تستر برگشت فنری، تستر ولتاژ مقاومت، تستر لحیم کاری، تستر مقاومت و غیره.
محصولات شما برای کدام مشتریان یا بازارها مناسب هستند؟
محصولات ما برای کاربردهایی که نیاز به راندمان بالا و راه حل های صرفه جویی در فضا در محیط های AC با فرکانس بالا دارند، از جمله لوازم الکترونیکی برق و منابع تغذیه، شارژرهای EV، سیستم های شارژ بی سیم، انرژی سبز، ارتباطات و فناوری اطلاعات، تجهیزات پزشکی، روبات های صنعتی، موتورهای سروو و غیره ایده آل هستند.
به کدام کشورها یا مناطق صادرات داشته اید؟
بازارهای اصلی شامل اروپا و ایالات متحده و همچنین کره جنوبی، ژاپن، هند و آسیای جنوب شرقی است.
چگونه اطلاعات مشتری را محرمانه نگه می دارید؟
ما میتوانیم در صورت درخواست، یک توافقنامه عدم افشا (NDA) را امضا کنیم و متعهد شویم که به شدت از شرایط آن در کل فرآیند همکاری پیروی کنیم.
تمام مشخصات تابع تلورانس های تولید استاندارد هستند. با ما تماس بگیرید تا در مورد نیازهای سیم پیچ خاص خود و برگه های اطلاعات فنی دقیق و مشخصات سفارشی صحبت کنید.
