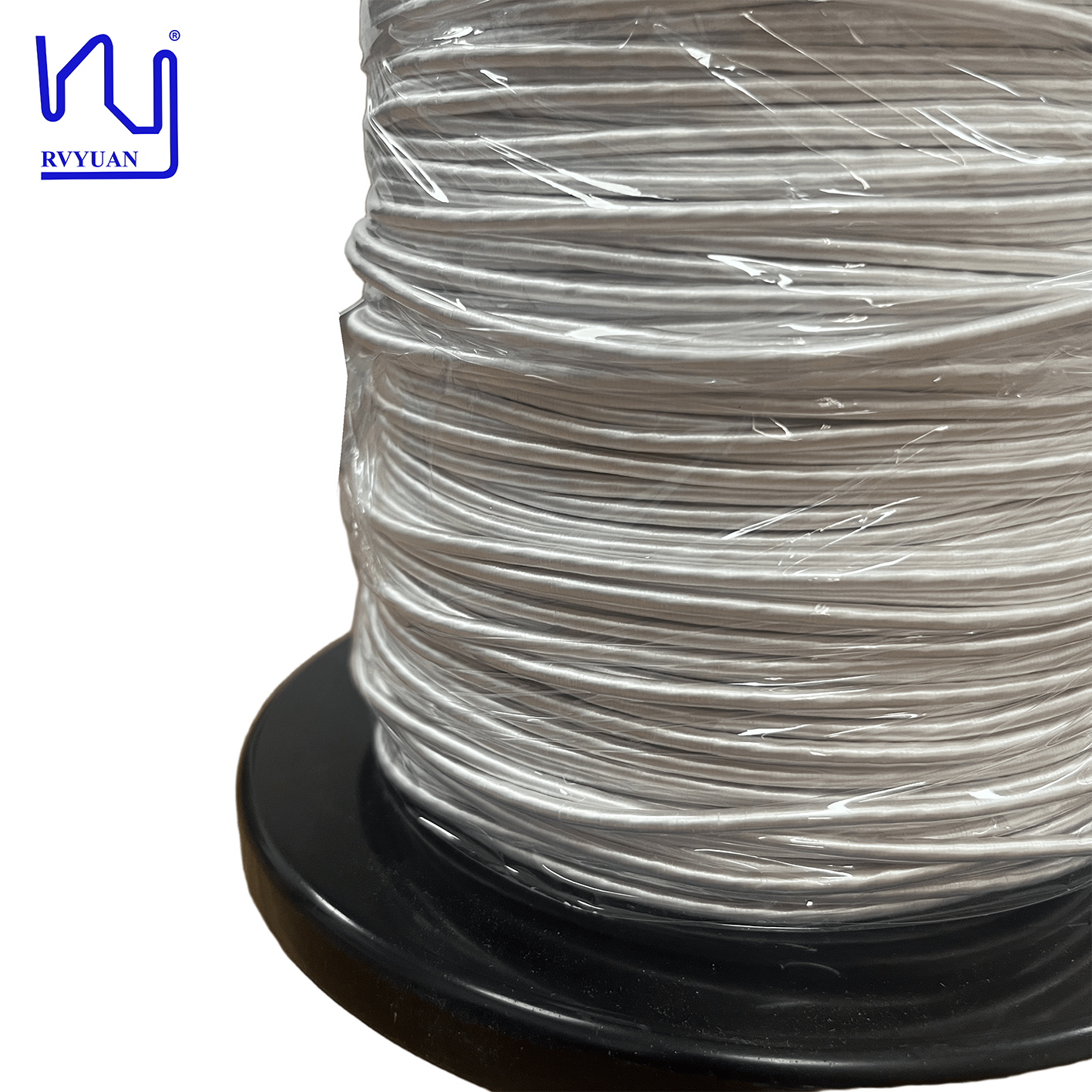

سیم لیتز USTC 0.03 میلی متر مگنت سیم 4000 رشته ای با پوشش ابریشم مسی سیم لیتز برای سیم پیچ های ترانسفورماتور فرکانس بالا

مندر طراحی ترانسفورماتورهای فرکانس بالا، به ویژه برای منابع تغذیه با حالت سوئیچ (SMPS)، مبدل‌های تشدید، و توپولوژی‌های فلای‌بک، تلفات سیم‌پیچ نشان دهنده یک محدودیت کلیدی در بازده و عملکرد حرارتی است. سیم لیتز با پوشش ابریشم طبیعی بسیار ریز 0.03 میلی متر در 4000 رشته ما به طور خاص برای مقابله با این مسائل طراحی شده است و بهترین کاهش تلفات AC را در صنعت برای کاربردهای چالش برانگیز ترانسفورماتور ارائه می دهد.

ساخت و ساز پیشرفته برای به حداقل رساندن مقاومت AC
نمای لایه هادی مسی چند رشته ای: 4000 رشته مسی لحیم کاری لحیم کاری عایق بندی شده جداگانه، با قطر هر کدام تنها 0.03 میلی متر. لایه‌های رشته‌ها در یک گام محاسبه‌شده به هم می‌پیچند که یک برابری جریان ثابت را در بین کل دسته تضمین می‌کند. سیم پیچی یک ترانسفورماتور فرکانس بالا به این ترتیب هم اثر پوستی و هم اثر مجاورتی را کاهش می دهد که منابع اصلی تلفات جریان گردابی در هادی های جامد هستند. بسته بندی بیرونی طبیعی ابریشم، عملکرد دوگانه این بسته بندی به عنوان یک مانع دی الکتریک اضافی در بین لایه های سیم پیچ و یک بالشتک انعطاف پذیر عمل می کند که از رشته های ظریف ظریف در برابر شکستن در فرآیند سیم پیچی محافظت می کند، سرعت شکستگی را کاهش می دهد و بازده تولید را افزایش می دهد.

مزایای حیاتی برای طراحی ترانسفورماتور
هنگامی که در سیم پیچ ترانسفورماتور استفاده می شود، این سیم لیتز سه مزیت بتن را ارائه می دهد. اول، مقاومت AC (Rac) را در فرکانس های کاری 50 کیلوهرتز تا چند مگاهرتز به طور قابل توجهی کاهش می دهد، که منجر به تلفات مس کمتر (I²R) و در نتیجه دمای عملیاتی خنک تر می شود. دوم، به لطف تولید گرمای کمتر، طراحان می توانند چگالی توان را با قرار دادن وات بیشتر در هسته ترانسفورماتور کوچکتر افزایش دهند. سوم، عایق طبیعی ابریشم استحکام دی الکتریک خوبی دارد و می تواند در تنش ولتاژ بالا یکپارچه بماند، بنابراین می توان از آن برای سیم پیچ اولیه و ثانویه مبدل قدرت ایزوله استفاده کرد.

فراتر از ترانسفورماتورها - تطبیق پذیری گسترده
اگرچه سیم پیچ های ترانسفورماتور استحکام بالایی دارند، اما این سیم برای استفاده در سایر قطعات غیرفعال فرکانس بالا بسیار مناسب است. در سلف‌های جریان بالا برای مبدل‌های DC-DC، چوک‌های حالت معمول برای فیلتر EMI و مغناطیسی مسطح که انعطاف‌پذیری مورد نیاز است، کاربرد گسترده‌ای پیدا می‌کند. ترکیبی از عایق بندی بسیار ریز و عایق ابریشم بهترین راه حل را برای ترانسفورماتورهای خروجی صدا دوست و منابع تغذیه درجه پزشکی که در آن عملکرد و اعوجاج کم ضروری است، ارائه می دهد. سفارشی سازی کامل بر اساس نیاز سیم پیچی شما ما می دانیم که طراحی ترانسفورماتور شما می تواند هر چیزی باشد، از یک ترانسفورماتور فلایبک کوچک برای یک محصول الکترونیکی مصرفی گرفته تا یک ترانسفورماتور کششی بزرگ برای درایوهای صنعتی شما. هر چیزی در این بین فقط بپرسید.

سفارشی سازی کامل متناسب با نیازهای سیم پیچ شما
در حالی که ترانسفورماتور پیچ در پیچسیم برای استحکام ساخته شده است، برای سایر اجزای مبتنی بر فرکانس بالا مناسب است. این به طور گسترده در القاگرهای جریان بالا برای مبدل های DC-DC، چوک های حالت معمولی برای فیلتر تداخل الکترومغناطیسی (EMI) و مغناطیسی مسطح در کاربردهایی که نیاز به انعطاف پذیری دارند، استفاده می شود. با تکنولوژی رشته بسیار ظریف و استفاده از ابریشم به عنوان ماده عایق، همچنین راه حل پیشنهادی برای ترانسفورماتورهای خروجی صدا دوست و منابع تغذیه درجه پزشکی است که در آن عملکرد بالا و اعوجاج کم ضروری است. سفارشی سازی کامل در مورد نیاز سیم پیچ شما ما متوجه شده ایم که طراحی ترانسفورماتور شما می تواند به کوچکی یک ترانسفورماتور فلایبک کوچک برای یک دستگاه الکترونیکی مصرفی یا به بزرگی یک ترانسفورماتور کششی غول پیکر برای درایوهای صنعتی شما باشد.

ما می دانیم که بخش های تحقیق و توسعه معمولاً به مقادیر کمی برای نمونه سازی و آزمایش نیاز دارند. ما مفتخریم که از سفارشات سفارشی دسته کوچک پشتیبانی می کنیم و برای درخواست های نمونه به سرعت پاسخ می دهیم. چه نیاز شما به تعداد انگشت شماری متر برای آزمایش آزمایشگاهی باشد، چه برای تولید کامل برای نسل بعدی منابع تغذیه شما، تیم مهندسی ما آماده همکاری با شما هستند. امروز با ما تماس بگیرید و ما یک راه حل سفارشی سیم Litz برای به حداکثر رساندن کارایی، قابلیت اطمینان و مقرون به صرفه ترانسفورماتور شما ایجاد خواهیم کرد.
