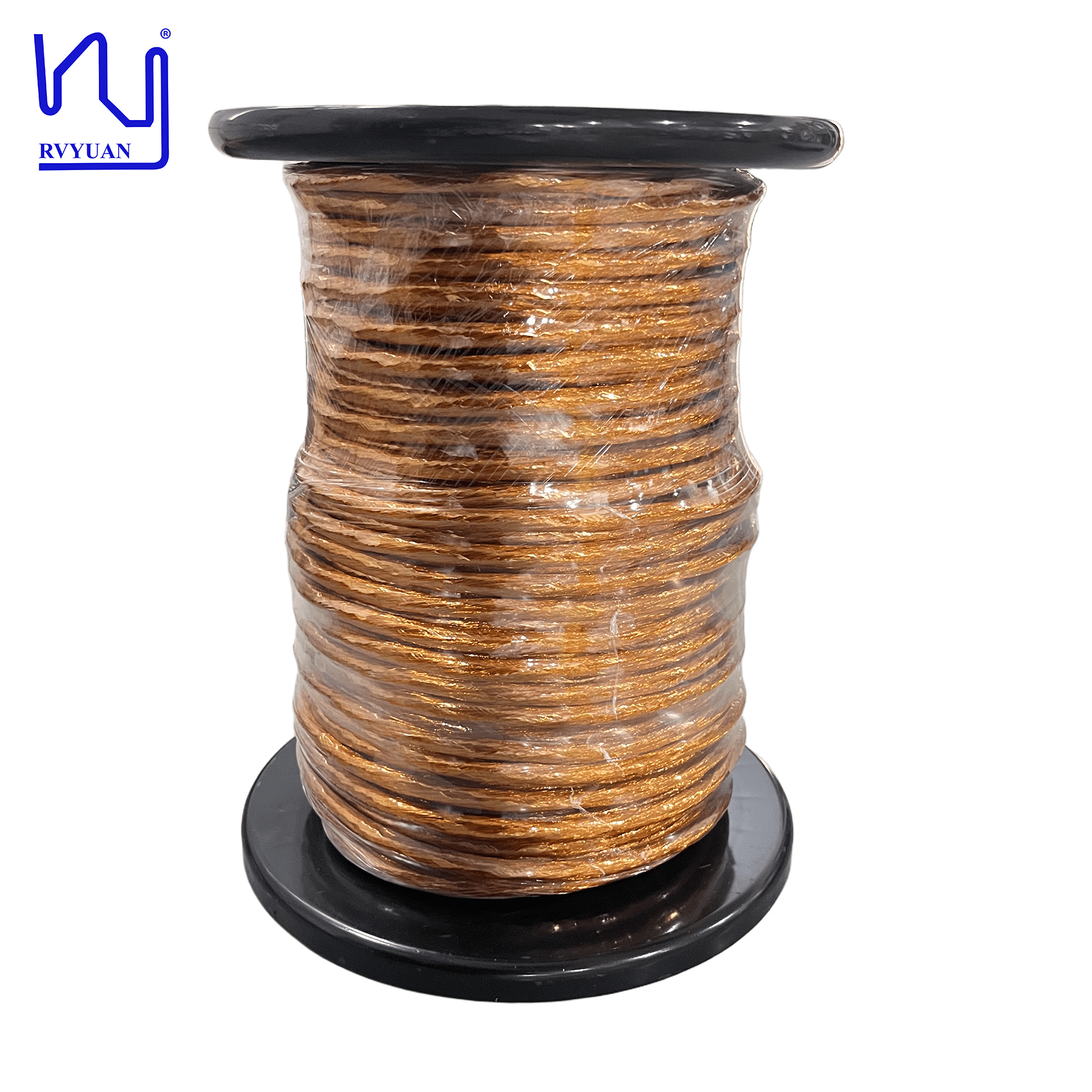

سیم لیتز نواری 0.32 میلی متر 250 رشته عایق PI دمای بالا فرکانس بالا
این سیم لیتز مسی با کارایی بالا دارای عایق پلی ایمید (PI) برای محیط های حرارتی کلاس 180 است که آن را برای کاربردهای ترانسفورماتور که نیاز به مقاومت دمایی استثنایی و عملکرد فرکانس بالا دارند، ایده آل می کند.
مرور کلی محصول
RVYUAN دو گزینه اصلی عایق فیلم را ارائه می دهد: پلی استر ایمید (PET) برای محیط های کلاس 130 و پلی ایمید (PI/Kapton) برای شرایط کلاس 180 که در آن حرارت پایدار مواد ضعیف تر را به خطر می اندازد. نرخ همپوشانی نواری قابل تنظیم تا 55٪ پوشش عایق بهینه را تضمین می کند، با تولید دقیق که همپوشانی ثابت را در صدها متر حفظ می کند تا نقاط ضعف تحت تنش ولتاژ بالا را از بین ببرد.
این عایق به درستی تولید شده است، در برابر ولتاژهای شکست بیش از 6000 ولت در ساختارهای استاندارد مقاومت می کند و می تواند از 10000 ولت در پیکربندی های چند لایه فراتر رود.
کاربردهای هدف
ترانسفورماتورهای فرکانس بالا
ترانسفورماتورهای SMPS و اینورترهای قدرت که در ده ها یا صدها کیلوهرتز کار می کنند، از درجه بندی کلاس 180 عایق Kapton بهره می برند که با کاهش دماهای نقطه داغ و جلوگیری از خاموشی های ناخواسته، عمر مفید را به طور قابل توجهی افزایش می دهد.
زیرساخت شارژ خودروهای الکتریکی
شارژرهای داخلی (OBC) و شارژرهای سریع DC (DCFC) از سیم لیتز نواری پروفیل شده برای دستیابی به چگالی جریان بالا در محفظه های محدود از نظر اندازه استفاده می کنند. استحکام دی الکتریک برتر به ویژه برای معماری های باتری 800 ولتی نوظهور در خودروهای الکتریکی حیاتی است.
سفارشی سازی و زنجیره تامین
RVYUAN از مقادیر تولید انعطاف پذیر از 10 کیلوگرم تا 50 کیلوگرم، بسته به قطر رشته و هندسه نهایی پشتیبانی می کند. فرآیند تولید یکپارچه عمودی ما در تیانجین، تکرار سریع طراحی را امکان پذیر می کند و هماهنگی بین تامین کنندگان متعدد را از بین می برد و امکان اجرای سریع تغییرات مشخصات مانند لایه های نازک تر نوار یا گام های پیچ سفت تر را فراهم می کند.
مشخصات فنی
نام: سیم لیتز نواری (155/کلاس)
مشخصات: 0.32X 250
مدل: 2UEW-F-PI
نام نوار: PI
مشخصات نوار: 0.025x20
| مورد |
الزامات فنی |
نمونه 1 |
| قطر سیم تکی (میلی متر) |
0.340-0.357 |
0.344-0.352 |
| رسانا |
0.32±0.005 |
0.315-0.320 |
| قطر خارجی (میلی متر) |
≤6.00 |
5.10-5.57 |
| مقاومت (اهم/متر) |
≤0.001428 |
0.001340 |
| استحکام دی الکتریک (V) |
≥6000 |
13700 |
| گام (میلی متر) |
130±20 |
130 |
| تعداد رشته ها |
156 |
(31X4)+32 |
| همپوشانی نوار (%) |
≥50 |
54 |
| پیچش |
بدون ترک |
باشه |
سوالات متداول
آیا می توانم محصولات را با لوگو، اندازه و شکل دلخواه خود سفارشی کنم؟
بله، اما حداقل مقدار سفارش (MOQ) قابل مذاکره است.
روش های پرداخت شما چیست؟
T/T، D/P، L/C، PayPal.
از کدام خدمات پیک استفاده می کنید؟
FedEx، DHL، TNT، UPS، با تخفیف تا 80%.
محصولات شما چه تفاوتی با رقبا دارند؟ مزایای شما چیست؟
ما طیف کاملی از محصولات سیم مغناطیسی فرکانس بالا، از جمله سیم لیتز، سیم مسی مستطیلی لعاب دار، سیم مسی گرد لعاب دار، سیم سه لایه و غیره را برای برآورده کردن الزامات مختلف ارائه می دهیم. ما از سفارشی سازی دسته کوچک پشتیبانی می کنیم و کیفیت و تحویل را حتی در مرحله تحقیق و توسعه یا راه اندازی شما تضمین می کنیم.
آیا هزینه قالب دریافت می کنید؟ چقدر؟ آیا قابل استرداد است؟ چگونه؟
هزینه قالب برای محصولات سفارشی ویژه اعمال می شود و مبلغ آن به مشخصات خاص بستگی دارد. هزینه قالب پس از رسیدن به مقدار سفارش معین قابل استرداد است.
آیا حداقل مقدار سفارش (MOQ) دارید؟
بله، MOQ بر اساس مشخصات و نوع سیم تعیین می شود.
چه تجهیزات تست دارید؟
گیج قطر لیزری، تستر جرقه ولتاژ بالا، تستر کشش، تستر برگشت فنری، تستر مقاومت ولتاژ، تستر لحیم کاری، تستر مقاومت و غیره.
