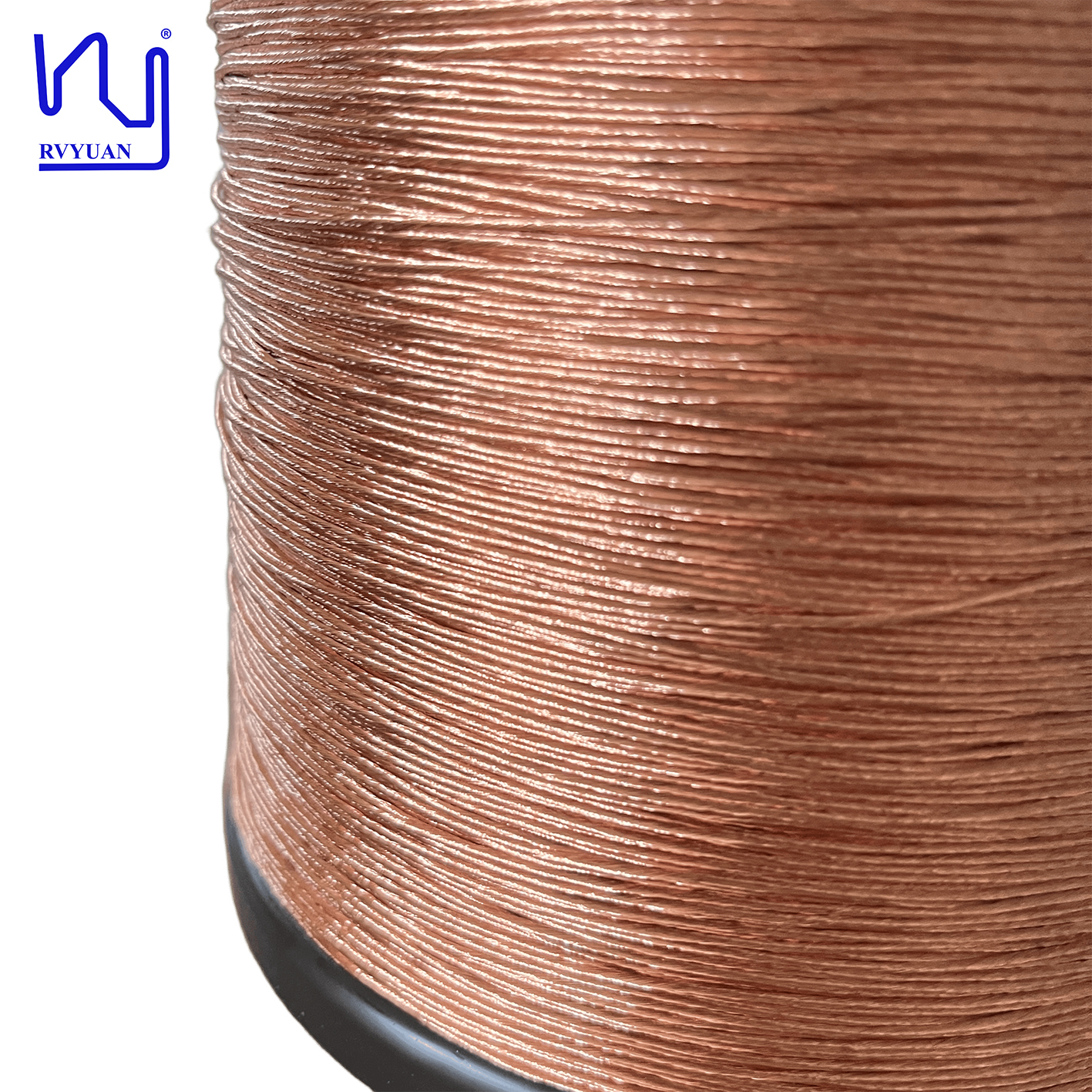

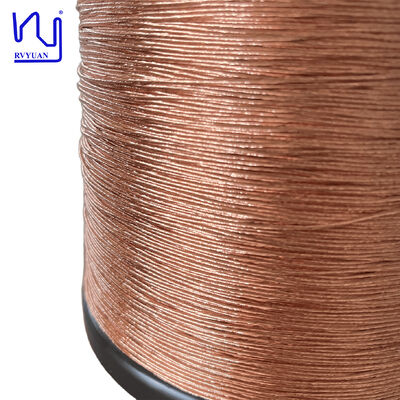

180°C حداکثر دمای 0.1mm قطر سیم 60 رشته سیم لیتز مس برای کاربردهای فرکانس بالا

سیم لیتز یک نوع تخصصی از کابل چند رشته ای است که برای کاهش اثر پوستی و اثر مجاورت در کاربردهای فرکانس بالا طراحی شده است. پیکربندی خاص 60 رشته گیج 0.1 میلی متری، سیم مسی میناکاری شده با پلی یورتان، بدون ژاکت خارجی (مانند نایلون یا فیلم پلی آمید)، راه حلی با کارایی بالا است که برای طرح های الکترومغناطیسی فشرده و کارآمد طراحی شده است.

مشخصات فنیهر یک از 60 رشته به صورت جداگانه با یک لایه نازک از مینای پلی اورتان عایق بندی شده است. این عایق تضمین می‌کند که جریان مجبور به توزیع یکنواخت در تمام رشته‌ها می‌شود و مقاومت AC را در فرکانس‌های بالا در مقایسه با یک هادی جامد با همان سطح مقطع کاهش می‌دهد. عدم وجود یک ژاکت بیرونی (که به عنوان سیم لیتز "لخت" عمل می کند) یک مزیت متمایز را فراهم می کند: قطر کلی بیرونی (OD) را به حداقل می رساند و ضریب پر شدن مس را به حداکثر می رساند. این باعث می شود که آن را به یک انتخاب ایده آل برای محیط های با محدودیت فضا تبدیل کند که هر میلی متر اهمیت دارد.

برنامه های کاربردی اولیهاین سیم خاص عمدتاً در الکترونیک قدرت با فرکانس بالا استفاده می شود، مانند:

• ترانسفورماتورها و سلف های فرکانس بالا:به طور گسترده ای در منابع تغذیه سوئیچینگ و مبدل های DC-DC برای کاهش تلفات جریان گردابی در سیم پیچ ها استفاده می شود.
• انتقال برق بی سیم:به دلیل انعطاف پذیری و مقاومت کم AC، برای سیم پیچ های مورد استفاده در پدها و گیرنده های شارژ بی سیم بسیار موثر است.
• گرمایش القایی:برای اجزای گرمایش القایی دقیق که در آن جریان های متناوب فرکانس بالا وجود دارد، مناسب است.
• الکترونیک مینیاتوری:از آنجایی که فاقد ژاکت بیرونی حجیم است، برای کاربردهای سیم پیچ فشرده و با چگالی بالا که سیم باید محکم در بوبین های کوچک بسته بندی شود یا در طرح های PCB با مشخصات کم ادغام شود، عالی است.
